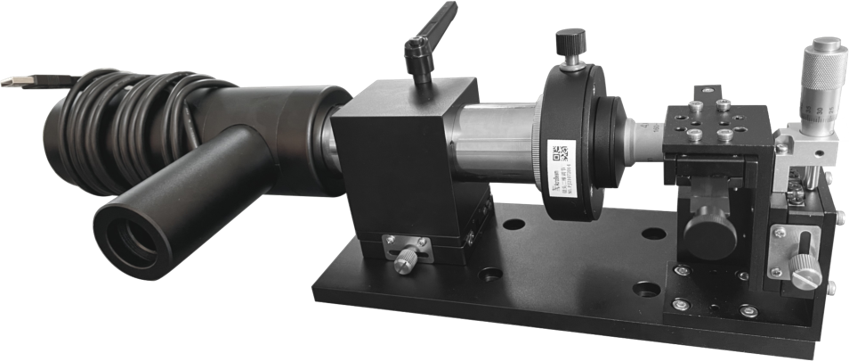

C-Lens 偏心仪

   C-Lens偏心仪是数字式偏心的一种特殊应用，它是采用拉杆和两个柱面组成的微型槽，利用摩擦力的原理，拉动拉杆，进而带动C-Lens柱面镜的旋转。通过反射式光学成像测量方法对待测件进行中心偏差的测量。C-lens偏心仪是专门为中心厚度较长的小型透镜设计的一款中心偏测量仪器。该仪器配有专业的测量软件，可以实现偏心测量同步性，并保存测量数据。具有测量精度高，稳定性好，操作方便等特点。

测试原理

   反射式偏心测试是通过曲率中心成像测量某一个曲面的中心光轴相对于机械轴的偏差量，成像系统光源通过自准直仪发出平行光经过中继镜头焦点与曲率中心重合成像，成像示意图如下图所示。

规格及技术指标

1) 测量范围:Φ1~3mm

2) 探测器外接接口:USB

3) 测量精度:0.2μm/2″

4) 测量模式:卧式反射式

5) 重复性:0.2μm/2″

产品特性

1) 适用于批量生产的透镜偏心测量及检验

2) 采用非接触无损伤的测量方式来实现对透镜的测量

3) 专业软件设计，专属软件，便捷化操作，自动化数据采集，计算，减少人为干预误差

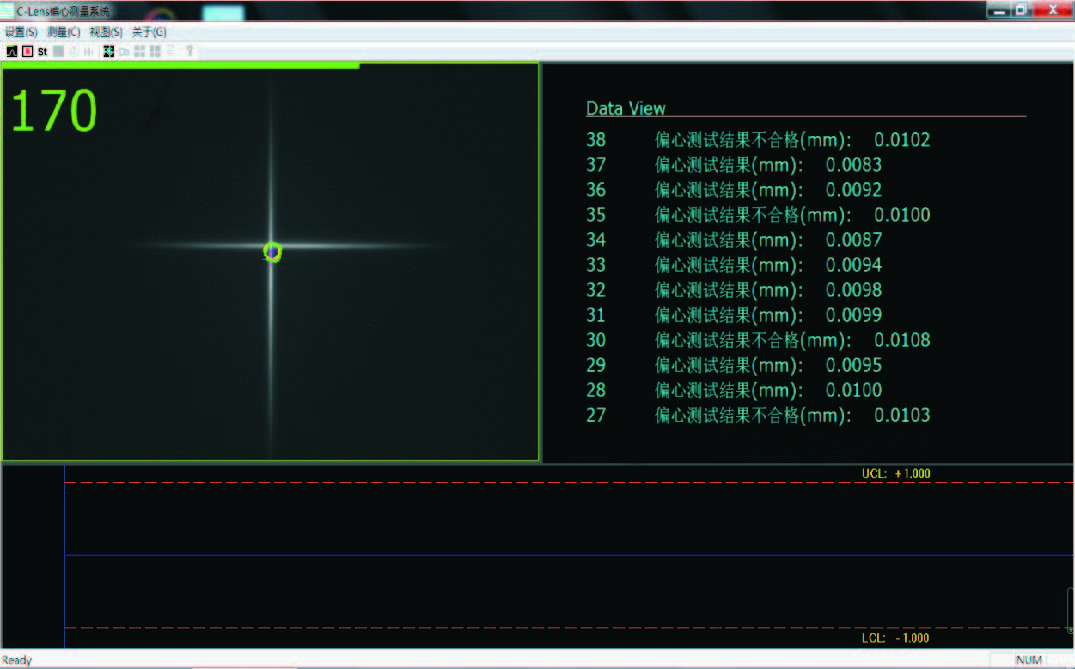

软件界面
