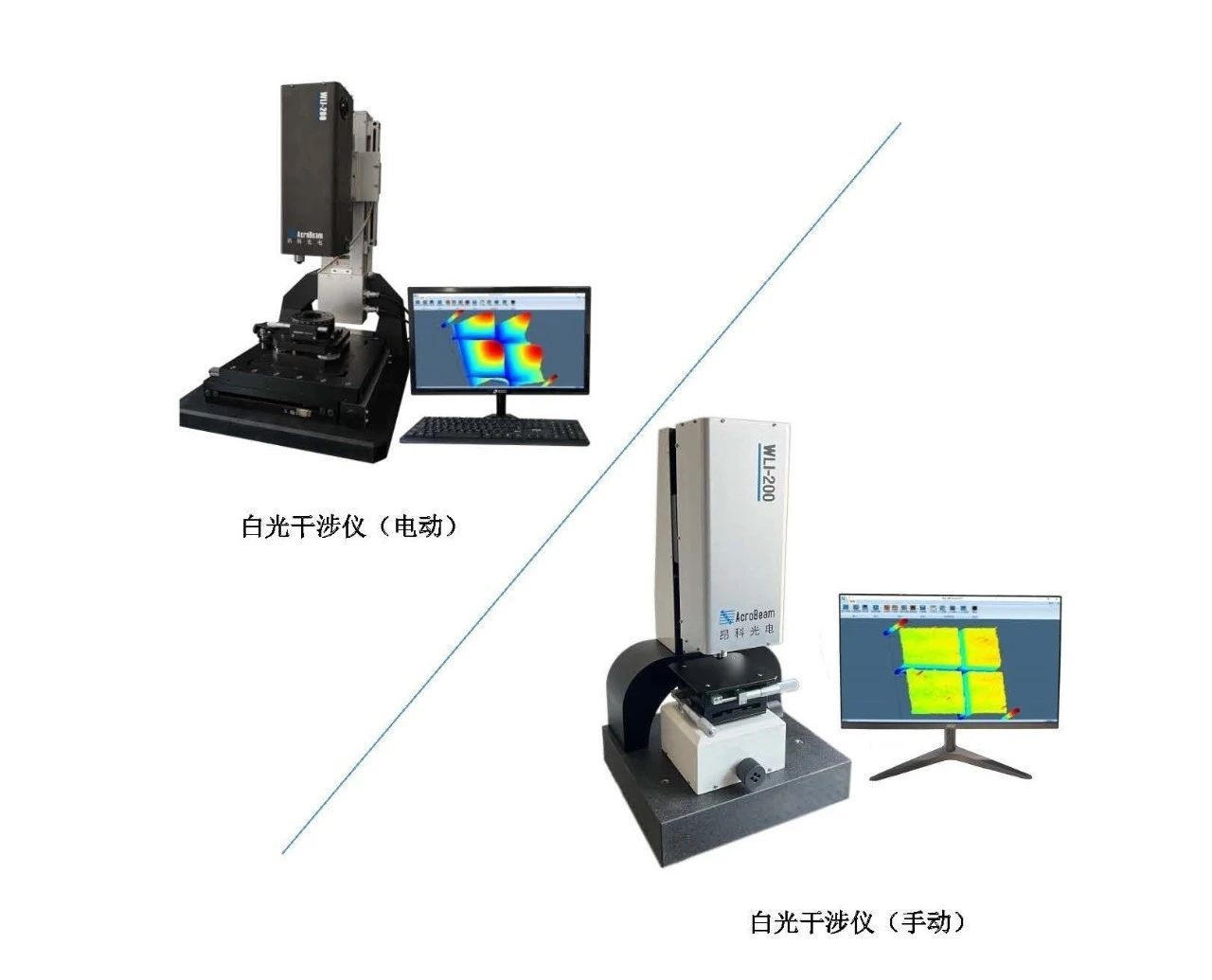

WLI-200干涉仪基于白光干涉原理,采用非接触式的测量方法,用于超高精度的平面和曲面轮廓、面形误差、缺陷形态、波纹度及表面粗糙度的测量,也可分析截面、刻线凹槽深度和台阶高度等,具有高测量精度、操作便捷、功能齐全、测量参数涵盖面广等优点,是目前在3D检测领域精度最高的测量仪器之一。
产品参数
技术指标
|
参数值
|
扫描装置
|
长范围,Z轴纳米光栅控制
|
物 镜
|
无限远共轭干涉物镜2.5X,5X,10X,20X,50X
(其它可定制)
|
视 场
|
与选用物镜及放大倍率相关
运用图像拼接技术可得到更大范围
|
光 源
|
白光光源,可控亮度调节
|
测量阵列
|
高稳定度工业级相机
|
样件观察
|
软件集成窗口实时视频观察
|
Z 轴
|
典型200mm行程
|
纵向扫描
|
7.4mm(10X镜头)
|
粗糙度重复性
|
<0.01nm
|
横向分辨率
|
0.4μm~10.2μm,与选用物镜相关
|
台阶测量
|
准确度≤0.75%,重复性≤0.1 % 1σ
|
纵向分辨率
|
<0.1nm
|
产品特性
-
1)非接触式测量,避免被测件表面的损伤
2)三维微观形貌测量
3)纳米级分辨率
4)气浮隔振装置
5)可实现大范围的三维拼接检测
被测样品特性
各种材质:透明,不透明,镀膜,非镀膜,反射,弱反射
反射率: 0.5%~100%
环境要求
-
温度: 15~30℃,梯度< 1℃/15 分钟
湿度: 相对湿度 5%~95%,无凝露
隔振: 三通道气浮隔振系统
电源: 220V 稳压电源,三角插孔
应用领域
-
WLI-200干涉仪可用来测量三维微观形貌,被广泛应用于电容元器件表面测量、晶圆表面粗糙度测量、金属表面纹理测量、表面划痕深度检测等方面;适用于消费电子、精密加工、光学制造、先进技术研发等领域。

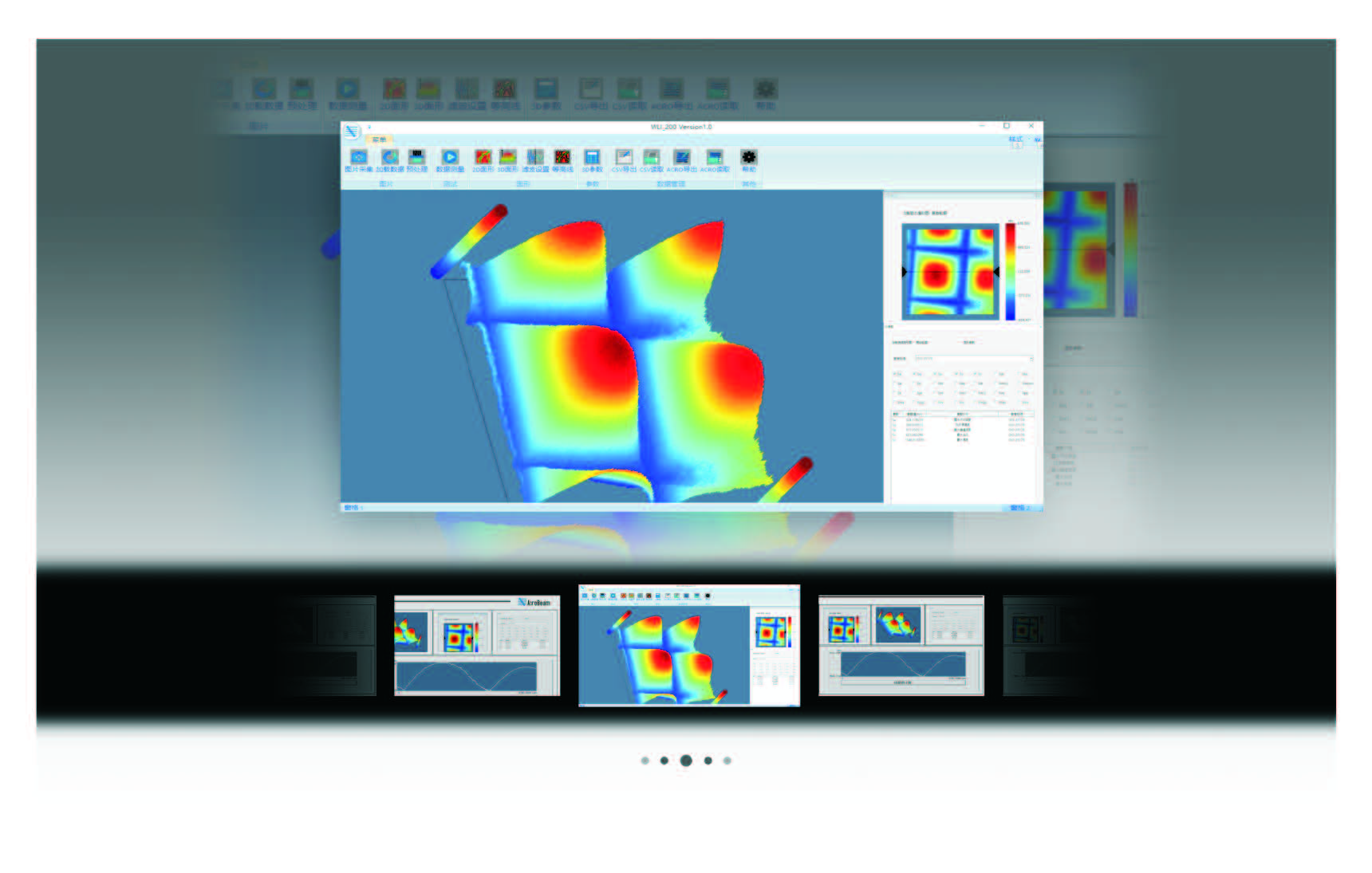

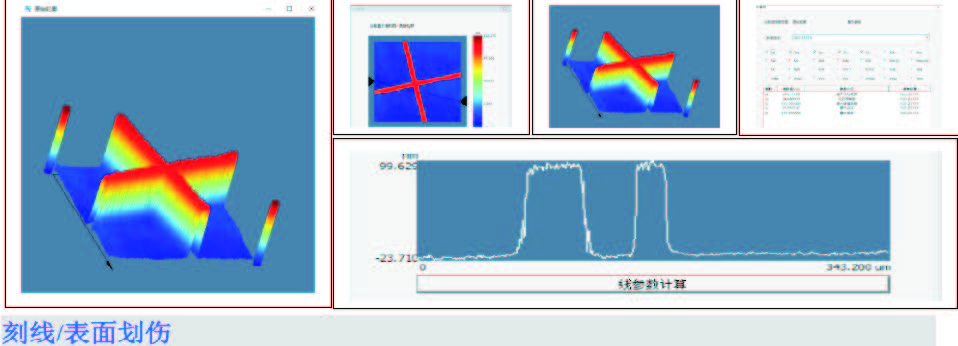

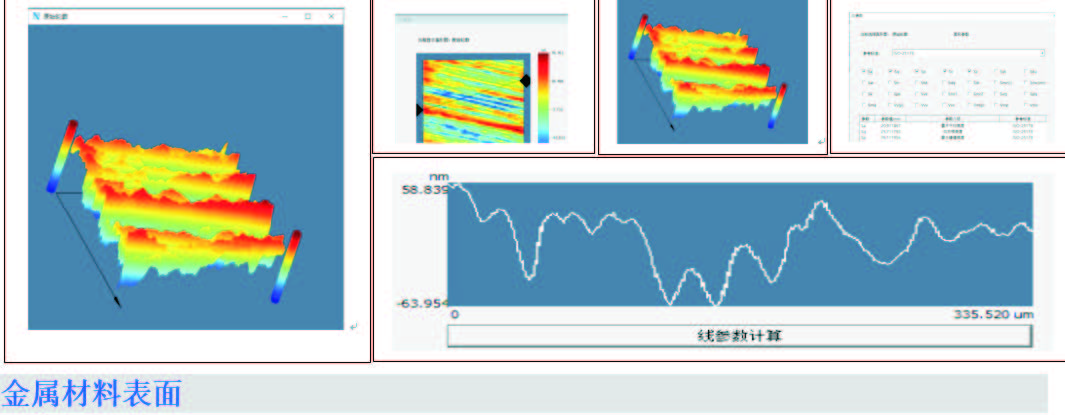

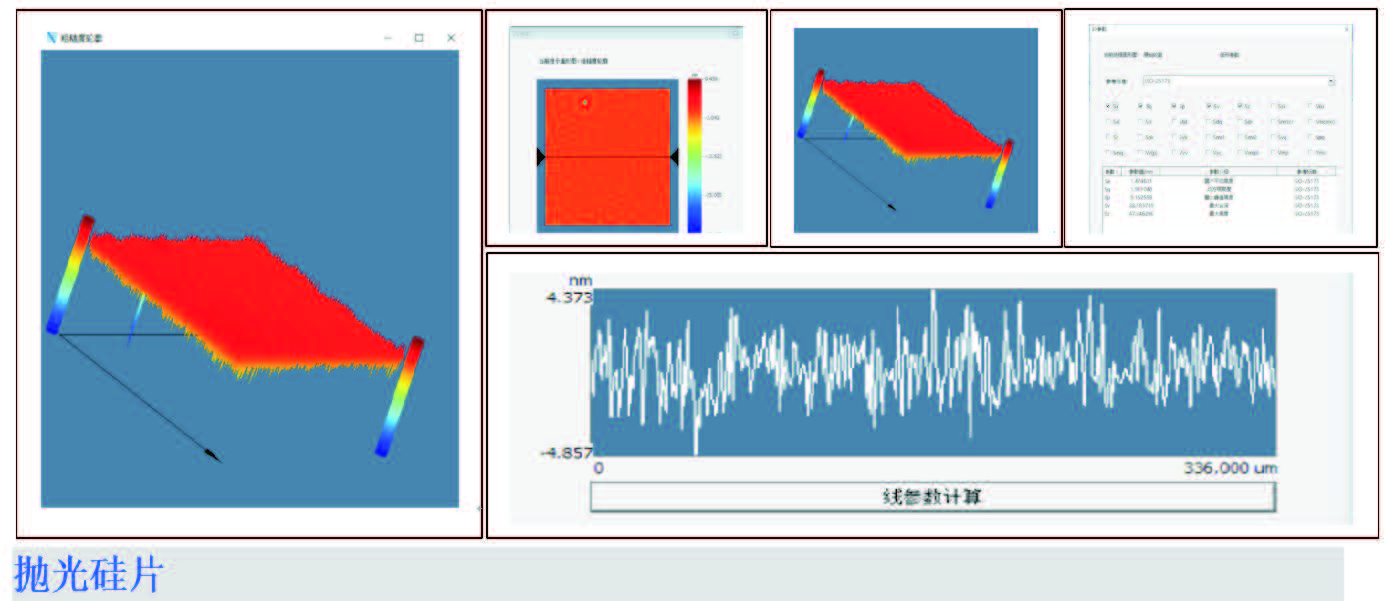

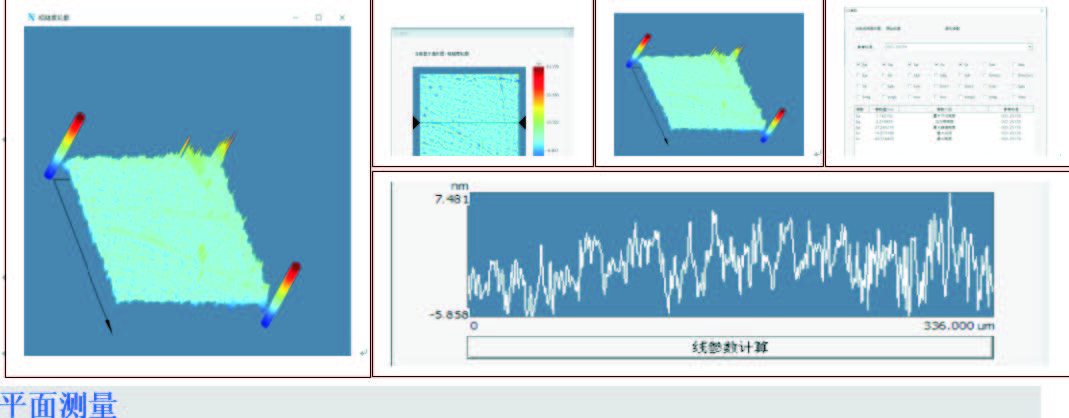

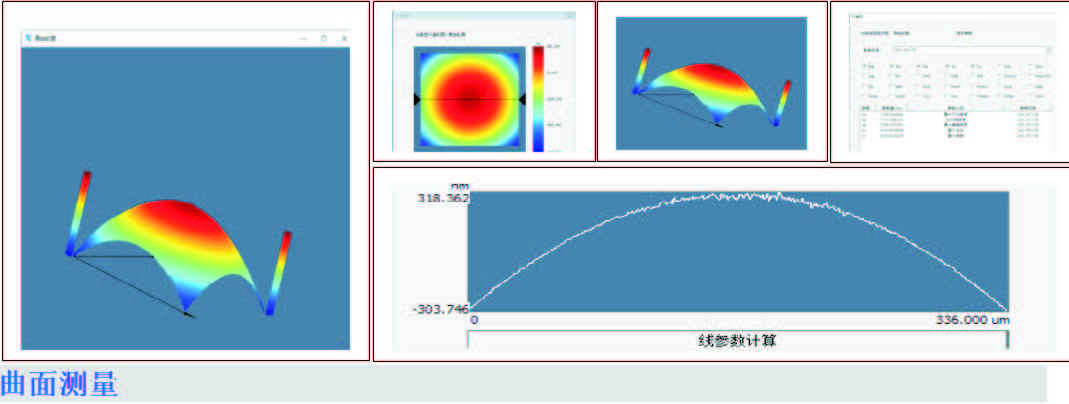

软件界面
|
